www.bito.com

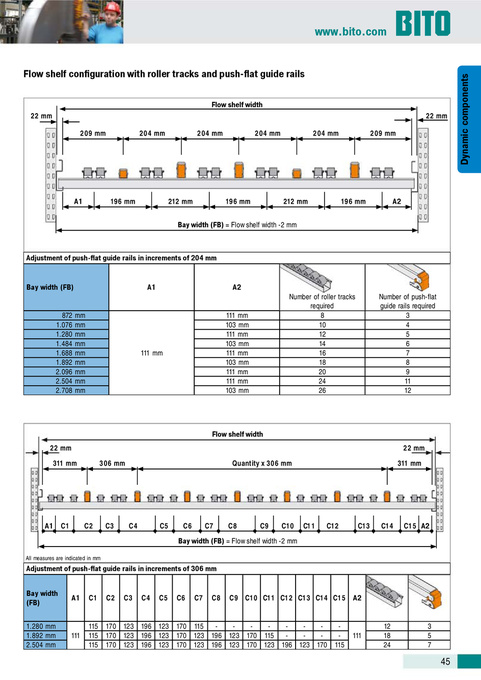

Flow shelf configuration with roller tracks and push-flat guide rails
Flow shelf width 22 mm 209 mm 204 mm 204 mm 204 mm 204 mm 209 mm 22 mm
A1
196 mm
212 mm
196 mm
212 mm
196 mm
A2
Bay width (FB) = Flow shelf width -2 mm
Adjustment of push-flat guide rails in increments of 204 mm
Bay width (FB) 872 1.076 1.280 1.484 1.688 1.892 2.096 2.504 2.708 mm mm mm mm mm mm mm mm mm
A1
A2 111 mm 103 mm 111 mm 103 mm 111 mm 103 mm 111 mm 111 mm 103 mm
111 mm
Number of roller tracks required 8 10 12 14 16 18 20 24 26
Number of push-flat guide rails required 3 4 5 6 7 8 9 11 12
Flow shelf width 22 mm 311 mm 306 mm Quantity x 306 mm 22 mm 311 mm
A1
C1
C2
C3
C4
C5
C6
C7
C8
C9
C10
C11
C12
C13
C14
C15 A2
Bay width (FB) = Flow shelf width -2 mm
All measures are indicated in mm
Adjustment of push-flat guide rails in increments of 306 mm Bay width (FB) 1.280 mm 1.892 mm 2.504 mm
A1
C1 115 115 115
C2
C3
C4
C5
C6
C7
C8
C9 C10 C11 C12 C13 C14 C15 A2 115 12 18 24 3 5 7
111
170 123 196 123 170 115 170 123 196 123 170 123 196 123 170 115 170 123 196 123 170 123 196 123 170 123 196 123 170
111
45
Dynamic components
|
