Innovative Storage Solutions
Low-built divider

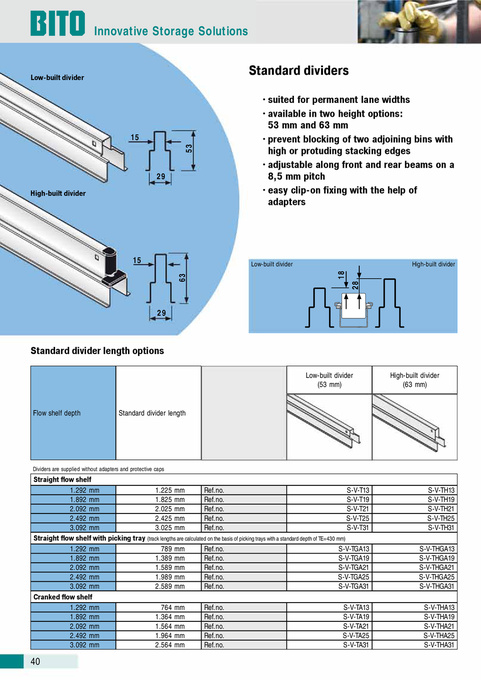

Standard dividers
• suited for permanent lane widths • available in two height options: 53 mm and 63 mm • prevent blocking of two adjoining bins with high or protuding stacking edges • adjustable along front and rear beams on a 8,5 mm pitch • easy clip-on fixing with the help of adapters
15 53 29
High-built divider
15 63
Low-built divider
High-built divider
18
Low-built divider (53 mm)
29
Standard divider length options
High-built divider (63 mm)
Flow shelf depth
Standard divider length
Dividers are supplied without adapters and protective caps
Straight flow shelf 1.292 mm 1.225 mm Ref.no. S-V-T13 1.892 mm 1.825 mm Ref.no. S-V-T19 2.092 mm 2.025 mm Ref.no. S-V-T21 2.492 mm 2.425 mm Ref.no. S-V-T25 3.092 mm 3.025 mm Ref.no. S-V-T31 Straight flow shelf with picking tray (track lengths are calculated on the basis of picking trays with a standard depth of TE=430 mm) 1.292 mm 789 mm Ref.no. S-V-TGA13 1.892 mm 1.389 mm Ref.no. S-V-TGA19 2.092 mm 1.589 mm Ref.no. S-V-TGA21 2.492 mm 1.989 mm Ref.no. S-V-TGA25 3.092 mm 2.589 mm Ref.no. S-V-TGA31 Cranked flow shelf 1.292 mm 764 mm Ref.no. S-V-TA13 1.892 mm 1.364 mm Ref.no. S-V-TA19 2.092 mm 1.564 mm Ref.no. S-V-TA21 2.492 mm 1.964 mm Ref.no. S-V-TA25 3.092 mm 2.564 mm Ref.no. S-V-TA31
28
S-V-TH13 S-V-TH19 S-V-TH21 S-V-TH25 S-V-TH31 S-V-THGA13 S-V-THGA19 S-V-THGA21 S-V-THGA25 S-V-THGA31 S-V-THA13 S-V-THA19 S-V-THA21 S-V-THA25 S-V-THA31
40
|
