www.bito.com

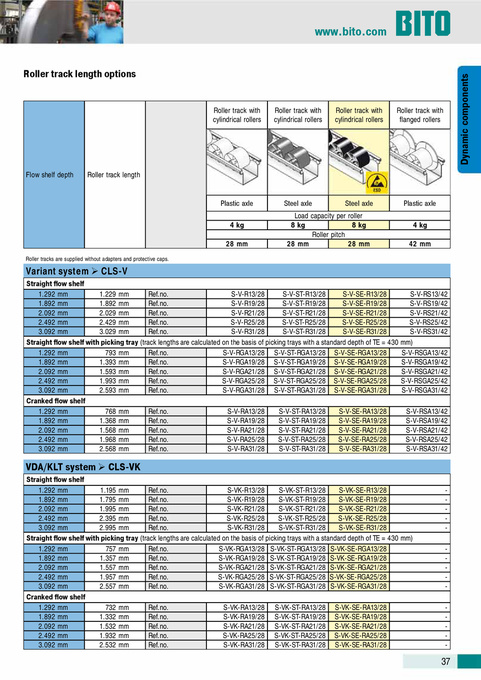

Roller track length options
Roller track with cylindrical rollers Roller track with cylindrical rollers Roller track with cylindrical rollers Roller track with flanged rollers
Flow shelf depth
Roller track length
Plastic axle 4 kg 28 mm
Roller tracks are supplied without adapters and protective caps.
Steel axle
Steel axle
Plastic axle 4 kg 42 mm
Load capacity per roller 8 kg 8 kg Roller pitch 28 mm 28 mm
Variant system CLS-V
Straight flow shelf 1.292 mm 1.229 mm Ref.no. S-V-R13/28 S-V-ST-R13/28 S-V-SE-R13/28 S-V-RS13/42 1.892 mm 1.892 mm Ref.no. S-V-R19/28 S-V-ST-R19/28 S-V-SE-R19/28 S-V-RS19/42 2.092 mm 2.029 mm Ref.no. S-V-R21/28 S-V-ST-R21/28 S-V-SE-R21/28 S-V-RS21/42 2.492 mm 2.429 mm Ref.no. S-V-R25/28 S-V-ST-R25/28 S-V-SE-R25/28 S-V-RS25/42 3.092 mm 3.029 mm Ref.no. S-V-R31/28 S-V-ST-R31/28 S-V-SE-R31/28 S-V-RS31/42 Straight flow shelf with picking tray (track lengths are calculated on the basis of picking trays with a standard depth of TE = 430 mm) 1.292 mm 793 mm Ref.no. S-V-RGA13/28 S-V-ST-RGA13/28 S-V-SE-RGA13/28 S-V-RSGA13/42 1.892 mm 1.393 mm Ref.no. S-V-RGA19/28 S-V-ST-RGA19/28 S-V-SE-RGA19/28 S-V-RSGA19/42 2.092 mm 1.593 mm Ref.no. S-V-RGA21/28 S-V-ST-RGA21/28 S-V-SE-RGA21/28 S-V-RSGA21/42 2.492 mm 1.993 mm Ref.no. S-V-RGA25/28 S-V-ST-RGA25/28 S-V-SE-RGA25/28 S-V-RSGA25/42 3.092 mm 2.593 mm Ref.no. S-V-RGA31/28 S-V-ST-RGA31/28 S-V-SE-RGA31/28 S-V-RSGA31/42 Cranked flow shelf 1.292 mm 768 mm Ref.no. S-V-RA13/28 S-V-ST-RA13/28 S-V-SE-RA13/28 S-V-RSA13/42 1.892 mm 1.368 mm Ref.no. S-V-RA19/28 S-V-ST-RA19/28 S-V-SE-RA19/28 S-V-RSA19/42 2.092 mm 1.568 mm Ref.no. S-V-RA21/28 S-V-ST-RA21/28 S-V-SE-RA21/28 S-V-RSA21/42 2.492 mm 1.968 mm Ref.no. S-V-RA25/28 S-V-ST-RA25/28 S-V-SE-RA25/28 S-V-RSA25/42 3.092 mm 2.568 mm Ref.no. S-V-RA31/28 S-V-ST-RA31/28 S-V-SE-RA31/28 S-V-RSA31/42
VDA/KLT system CLS-VK
Straight flow shelf 1.292 mm 1.195 mm Ref.no. S-VK-R13/28 S-VK-ST-R13/28 S-VK-SE-R13/28 1.892 mm 1.795 mm Ref.no. S-VK-R19/28 S-VK-ST-R19/28 S-VK-SE-R19/28 2.092 mm 1.995 mm Ref.no. S-VK-R21/28 S-VK-ST-R21/28 S-VK-SE-R21/28 2.492 mm 2.395 mm Ref.no. S-VK-R25/28 S-VK-ST-R25/28 S-VK-SE-R25/28 3.092 mm 2.995 mm Ref.no. S-VK-R31/28 S-VK-ST-R31/28 S-VK-SE-R31/28 Straight flow shelf with picking tray (track lengths are calculated on the basis of picking trays with a standard depth of TE = 430 mm) 1.292 mm 757 mm Ref.no. S-VK-RGA13/28 S-VK-ST-RGA13/28 S-VK-SE-RGA13/28 1.892 mm 1.357 mm Ref.no. S-VK-RGA19/28 S-VK-ST-RGA19/28 S-VK-SE-RGA19/28 2.092 mm 1.557 mm Ref.no. S-VK-RGA21/28 S-VK-ST-RGA21/28 S-VK-SE-RGA21/28 2.492 mm 1.957 mm Ref.no. S-VK-RGA25/28 S-VK-ST-RGA25/28 S-VK-SE-RGA25/28 3.092 mm 2.557 mm Ref.no. S-VK-RGA31/28 S-VK-ST-RGA31/28 S-VK-SE-RGA31/28 Cranked flow shelf 1.292 mm 732 mm Ref.no. S-VK-RA13/28 S-VK-ST-RA13/28 S-VK-SE-RA13/28 1.892 mm 1.332 mm Ref.no. S-VK-RA19/28 S-VK-ST-RA19/28 S-VK-SE-RA19/28 2.092 mm 1.532 mm Ref.no. S-VK-RA21/28 S-VK-ST-RA21/28 S-VK-SE-RA21/28 2.492 mm 1.932 mm Ref.no. S-VK-RA25/28 S-VK-ST-RA25/28 S-VK-SE-RA25/28 3.092 mm 2.532 mm Ref.no. S-VK-RA31/28 S-VK-ST-RA31/28 S-VK-SE-RA31/28 -
37
Dynamic components
|
