www.bito.com
Bay width (FB) 872 mm Frame depth (T) 911 mm 1.200 mm 1.511 mm 1.711 mm 2.111 mm Bay width (FB) 1.076 mm Frame depth (T) 911 mm 1.511 mm 1.711 mm 2.111 mm Bay width (FB) 1.280 mm Frame depth (T) 911 mm
Ref.no. (per pce) 36-26925 36-26961 36-26934 36-26943 36-26952 Ref.no. (per pce) 36-26926 36-26935 36-26944 36-26953 Ref.no. (per pce)

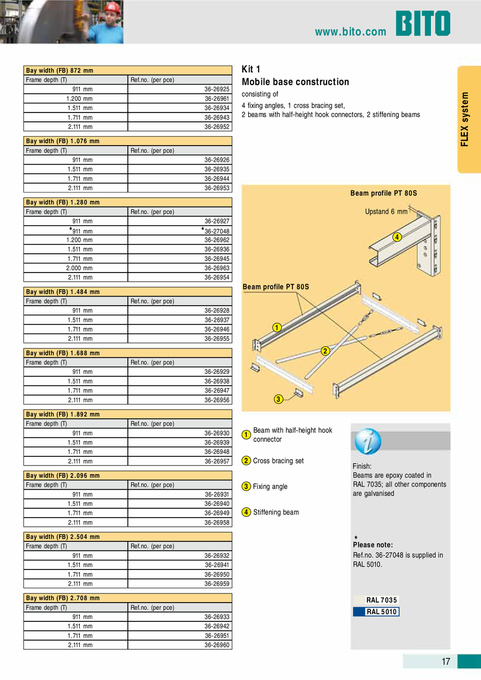

Kit 1 Mobile base construction
4 fixing angles, 1 cross bracing set, 2 beams with half-height hook connectors, 2 stiffening beams
Beam profile PT 80S Upstand 6 mm
*911 1.200 1.511 1.711 2.000 2.111
mm mm mm mm mm mm Ref.no. (per pce)
*36-27048
36-26927
36-26962 36-26936 36-26945 36-26963 36-26954
4
Bay width (FB) 1.484 mm Frame depth (T) 911 mm 1.511 mm 1.711 mm 2.111 mm Bay width (FB) 1.688 mm Frame depth (T) 911 mm 1.511 mm 1.711 mm 2.111 mm Bay width (FB) 1.892 mm Frame depth (T) 911 mm 1.511 mm 1.711 mm 2.111 mm Bay width (FB) 2.096 mm Frame depth (T) 911 mm 1.511 mm 1.711 mm 2.111 mm Bay width (FB) 2.504 mm Frame depth (T) 911 mm 1.511 mm 1.711 mm 2.111 mm Bay width (FB) 2.708 mm Frame depth (T) 911 mm 1.511 mm 1.711 mm 2.111 mm
Beam profile PT 80S
36-26928 36-26937 36-26946 36-26955 Ref.no. (per pce) 36-26929 36-26938 36-26947 36-26956 Ref.no. (per pce) 36-26930 36-26939 36-26948 36-26957 Ref.no. (per pce) 36-26931 36-26940 36-26949 36-26958 Ref.no. (per pce) 36-26932 36-26941 36-26950 36-26959 Ref.no. (per pce) 36-26933 36-26942 36-26951 36-26960
1 2
3
1
Beam with half-height hook connector Finish: Beams are epoxy coated in RAL 7035; all other components are galvanised
2 Cross bracing set 3 Fixing angle 4 Stiffening beam
Please note: Ref.no. 36-27048 is supplied in RAL 5010.
*
RAL 7035 RAL 5010
17
FLEX system
consisting of
|
