www.bito.com

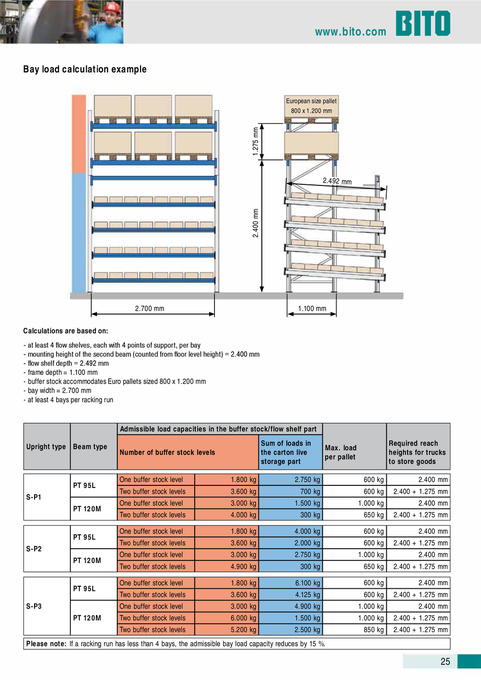

Bay load calculation example
European size pallet 800 x 1.200 mm
1.275 mm
2.492 mm
2.700 mm Calculations are based on: - at least 4 flow shelves, each with 4 points of support, per bay - mounting height of the second beam (counted from floor level height) = 2.400 mm - flow shelf depth = 2.492 mm - frame depth = 1.100 mm - buffer stock accommodates Euro pallets sized 800 x 1.200 mm - bay width = 2.700 mm - at least 4 bays per racking run
2.400 mm
1.100 mm
Admissible load capacities in the buffer stock/flow shelf part Upright type Beam type Number of buffer stock levels One buffer stock level Two buffer stock levels One buffer stock level Two buffer stock levels One buffer stock level Two buffer stock levels One buffer stock level Two buffer stock levels One buffer stock level Two buffer stock levels One buffer stock level PT 120M Two buffer stock levels Two buffer stock levels 1.800 kg 3.600 kg 3.000 kg 4.000 kg 1.800 kg 3.600 kg 3.000 kg 4.900 kg 1.800 kg 3.600 kg 3.000 kg 6.000 kg 5.200 kg Sum of loads in the carton live storage part 2.750 kg 700 kg 1.500 kg 300 kg 4.000 kg 2.000 kg 2.750 kg 300 kg 6.100 kg 4.125 kg 4.900 kg 1.500 kg 2.500 kg Max. load per pallet 600 kg 600 kg 1.000 kg 650 kg 600 kg 600 kg 1.000 kg 650 kg 600 kg 600 kg 1.000 kg 1.000 kg 850 kg Required reach heights for trucks to store goods 2.400 mm 2.400 + 1.275 mm 2.400 mm 2.400 + 1.275 mm 2.400 mm 2.400 + 1.275 mm 2.400 mm 2.400 + 1.275 mm 2.400 mm 2.400 + 1.275 mm 2.400 mm 2.400 + 1.275 mm 2.400 + 1.275 mm
PT 95L S-P1 PT 120M PT 95L S-P2 PT 120M PT 95L S-P3
Please note: If a racking run has less than 4 bays, the admissible bay load capacity reduces by 15 %.
25
|
