Nytt om nöt
21
A
Mottagningstankar
Här pumpas slaktavfall, matrester,
gödsel och blod in och materialet
finfördelas.
B
Hygienisering
För att förhindra en eventuell
smittspridning värms slammet upp
till 70 grader så att skadliga bakte-
rier dör innan rötningen.
C
Reaktorer
Här sker hela den biologiska pro-
cessen. Material pumpas in i röt-
kammaren, där uppehållstiden är
25-28 dagar. I den syrefria miljön
trivs mikroorganismer som bryter
ner det organiska materialet sam-
tidigt som biogas bildas.
I
Rötrestlager
I samma takt som material pum-
pas in i rötkammaren rinner rest-
produkten till en biogödselbrunn
för vidare transport till lantbru-
karna via pipeline eller tankbil för
att användas på åkrarna. Därmed
sluts kretsloppet.
D
Gasklocka och gasfackla
Gasklockan fungerar som utjäm-
ningstank i systemet och balanse-
rar trycket i gassystemet. Här sam-
las den utvunna gasen upp inför
uppgraderingen till fordonsgas.
Gasfacklan används endast i de
fall då man får ett driftstopp eller
behöver utföra underhåll.
E
Gasuppgraderingen
För att biogas ska kunna användas
som fordonsbränsle måste den
uppfylla vissa krav, bland annat ska
metanhalten vara minst 97 pro-
cent. Ren metan är luktfritt så man
tillsätter ett luktämne till fordons-
gasen för att lätt kunna upptäcka
läckage.
Rågasen består till största delen
av metangas och koldioxid. I gas-
uppgraderingen tvättas koldioxid
och andra gaser som inte innehåll-
er någon energi bort och därefter
torkar man den från vatten.
H
Naturgasnät
Den producerade fordonsgasen
avsätts dels via den publika bio-
gasmacken i anslutning till bioga-
sanläggningen, dels via ett distri-
butionsnät för naturgas och biogas
till bland annat busstrafiken i regi-
onen.
"
Vi måste vara
rädda om vårt
jordklot!
- Roger Rothman,
avfallsexpert på biogas
Rötrestlager/Reaktor
Pipeline
Naturgasnät
Gaslager
Gaspump
Mellanlager
Biogödsel

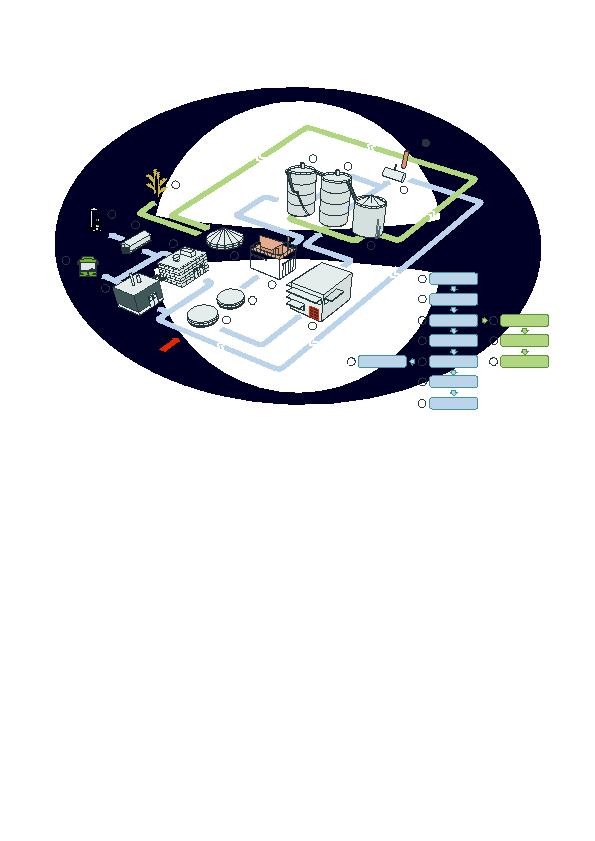

NSR:s Biogasanläggning
Helsingborg
14
Gasuppgradering
Biogödsel
Fordonsgas
Naturgasnät
Reaktor
Pumpbart avfall som gödsel,
slakteriavfall och livsmedel tas
emot i mottagningstankarna
Vid underhåll eller drift-
störningar bränns gasen av
i gasfacklan
Mottagningstank
Hygienisering
Gasklocka
K
K
F
F
E
E
J
J
I
I
B
B
C
C
C
D
D
A
A
A
B
E
G
G
H
H
