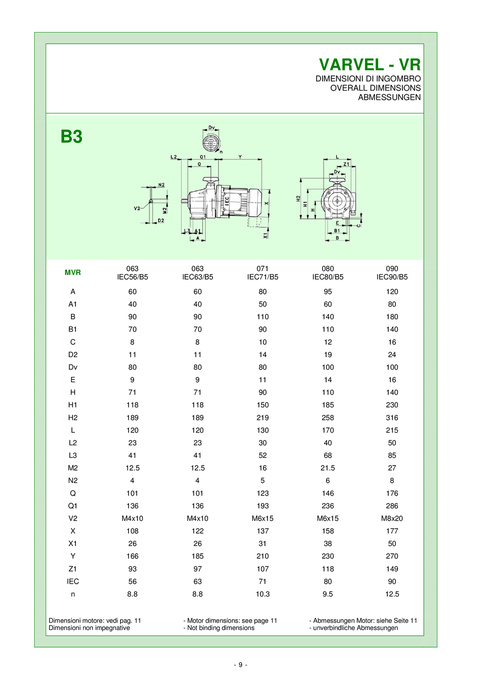

VARVEL - VR DIMENSIONI DI INGOMBRO OVERALL DIMENSIONS ABMESSUNGEN B3 MVR A A1 B B1 C D2 Dv E H H1 H2 L L2 L3 M2 N2 Q Q1 V2 X X1 Y Z1 IEC n 063 IEC56/B5 60 40 90 70 8 11 80 9 71 118 189 120 23 41 12.5 4 101 136 M4x10 108 26 166 93 56 8.8 063 IEC63/B5 60 40 90 70 8 11 80 9 71 118 189 120 23 41 12.5 4 101 136 M4x10 122 26 185 97 63 8.8 071 IEC71/B5 80 50 110 90 10 14 80 11 90 150 219 130 30 52 16 5 123 193 M6x15 137 31 210 107 71 10.3 080 IEC80/B5 95 60 140 110 12 19 100 14 110 185 258 170 40 68 21.5 6 146 236 M6x15 158 38 230 118 80 9.5 090 IEC90/B5 120 80 180 140 16 24 100 16 140 230 316 215 50 85 27 8 176 286 M8x20 177 50 270 149 90 12.5 Dimensioni motore: vedi pag. 11 Dimensioni non impegnative - Motor dimensions: see page 11 - Not binding dimensions - Abmessungen Motor: siehe Seite 11 - unverbindliche Abmessungen - 9 -
